本设计方案按照最新的中国人民共和国国家标准：《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)和《建筑与建筑群综合布线系统工程施工及验收规范》(GB/T50312-2000)，并根据本工程的招标要求及建筑楼层的分布情况，围绕商业楼的应用需求，从综合布线的重要性、长远性、可扩展性以及所采用的综合布线系统产品的特点而设计。
**作为重要的商场，其环境的电子化应用水平，将直接影响到各项工作的进展。因此，在规划和设计时我们充分考虑了计算机信息网络系统、语音通信系统及各智能子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展、并满足未来发展的布线系统。本着‘满足用户需求的原则及先进、开放与标准化的原则，在本设计方案中我们推荐使用美国AVAYA公司的超5类铜缆系列产品及光缆系列产品，并以AVAYA的超5类解决方案进行系统设计。该品牌产品和解决方案具有符合最新国际标准、抗电磁干扰能力强、先进实用、易安装、管理和维护方便、较高的性能价格比等特点。同时，该方案对用户将来的应用和发展作了充分的考虑，具有较大的扩充余地和较强的灵活性。
本方案的布线功能主要以满足计算机网络通信、语音通信、各弱电系统的联网通信及网络视频传输为主，不包含各智能子系统（如监控报警系统、会议系统、一卡通系统）本身所需的布线；各智能子系统的布线用专用电缆敷设。
设计方案的内容包括综合布线系统客户需求分析、开放式布线系统方案设计、服务等部分。方案设计中详细描述了该综合布线系统的总体结构和各子系统的设计细节，包括布线系统的需求分析、布线路由、器件选型、材料清单和系统检测等部分。服务中论述了工程的品质保证和我方所要提供的培训及工程文档等等服务。商务标书包括资格证明文件的复印件、工程预算、公司简介、工程案例及项目参与人员情况等。
从**商场的实际情况出发，将该工程分三个阶段完成。第一阶段实现楼宇内部基本连接，第二阶段奖网络覆盖整幢大楼，第三阶段完成楼宇内部网络应用系统的开发。**商业大楼网络建设的一期工程覆盖了服装区、鞋区、美食城、家电区等（B2—6层）接入信息点3000个，投资500万。为了实现网络高带宽传输，骨干网将以千兆以太网为主干，百兆光纤到楼，商业办公区10MHz带宽到桌面，后勤服务区100MHz宽带到桌面
该楼宇网络覆盖了整栋楼房，其中包括地下B2、停车场，B1、优雅生活（超市、精品美食），1、奢华风情，2、都市风尚，3、霓裳艳影，4、雅士之城，5、宜居一家，6、餐饮娱乐 。

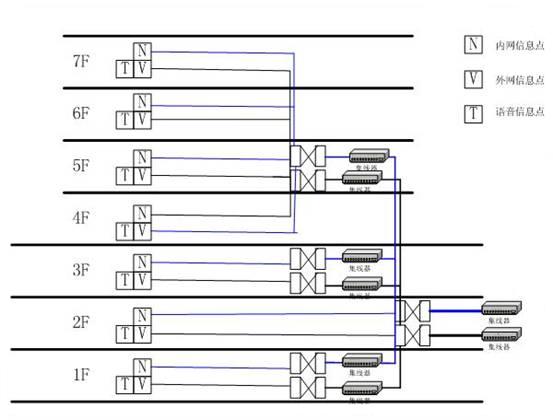

根据用户需求分析，决定该楼的商业网络采用星型网络拓扑结构。网络交换机的核心交换机为中心点，个服务区的核心交换机通过2G聚合链路连接网络中心核心交换机，后勤区的核心交换机也通过2G聚合链路连接 网络中心的核心交换机。各层交换机直接汇聚到网络中心交换机。拓扑图如图所示：
根据综合布线系统设计规范要求并结合商业大楼内部结构，建议设备间定在五楼的后勤服务区，该设备间既是计算机网络和电话系统的管理中心，也是视频监控系统的控制中心。
ANSI/EIA/TIA-569 商业大楼路径和空间结构标准
ANSI/EIA/TIA-607 商业大楼接地线和耦合线标准
ANSI/TIA/EIA-568 商业大楼通讯布线标准
ANSI/TIA/EIA-606 商业大楼通讯布线结构管理标准
TIA/EIA TSB-67 UTP端到端系统功能检测标准
ISO11801 国际商务建筑布线标准
IEEE 802.3 CDMA/DC 10Base5 10Base2 10BaseT 100BaseT
IEEE 802.5 Token Ring
CDDI 铜线分布数据接口高速网络标准
ATM 异步传输模式
2、本工程设计参照的网络标准有：
(1)IEEE802.3Ethernet(10 BASE_T)
(2)IEEE802.3u Fast Ethernet(100BASE_T)
(3)IEEE802.5Token Ring（4/16M）
(4)ANSI FDDI/TPDDI《光纤分布式数据接口偶网络标准》
（1）《**商场建筑平平面示意图》
（2）《**商场网络图谱结构图》
符合最新国际标准ISO/IEC 11801和ANSI EIA/TIA 568A标准，充分保证计算机网络高速、可靠的信息传输要求。
能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图象传递。
除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以便将来有更大的需求时很容易的实现设备扩展。
能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。
能够支持100MHz或1000MHz的数据传输，可支持快速以太网、千兆以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。
兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。
灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。
可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。
先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。
经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，统一施工，统一管理。避免重复劳动和设备占用。
可维护性：系统设计应科学合理，做到维护简单、方便。故障影响范围尽可能小。
这六个部分中的每一个都相互独立，可以单独设计，单独施工。更改其中一个子系统时，均不会影响其它子系统
本方案的工作区子系统接合楼内办公环境的事迹情况，为了满足现在或将来数据传输的应用要求，采用IBDN Giga Flex PS5E超5类模块来连接终端计算机设备。考虑到办公网络的安全性，楼内需要安装两套物理隔离网络，因此在楼内的每个工作室、会议室内各安装两个信息插座，每个插座内安装一个IBDN Giga Flex PS5E超5类模块。为了让工作人员容易区分不同网络接入插座，因此插座上应贴上明显标志。
为了为每个工作人员配置一个电话接口，因此在工作室内因配置一个RJ-11电话模块，并将该模块安装在其中一个信息插座内，与计算机网络接口模块RJ-45共用一个插座。但为了区别插口袋饿类型，应在电话接口处贴上明显的标志。办公室内所有安装的信息插座应距离地面30cm以上，信息插座应符合国标86系列标准的双孔戴防尘盖得面板。
根据需求分析得知，楼内的有线电视系统的信息点只有六个分布在领导办公室和会议室内，因此这几个地方必须各安装一个CATV电视插座。
为了确保大楼的安全，各楼层通道及顾客密集地点应安装一个彩色摄像机，并配电动可变焦镜头和云台，使摄像机在监控人员操控下进行全方位的视频监控工作。
共设数据点750个，语音点750个，数据点、语音点全部采用五类非屏蔽信息模块，使用国标双口防尘墙上型插座面板。数据点、语音点在每层分布如下表：
| 楼层 | 数据点 | 语音点 | 合计 | 3类非屏蔽五类跳线（条） | T568AB插座芯 | 国标防尘盒面板（个） |
| B2 | 50 | 50 | 100 | 50 | 100 | 50 |
| B1 | 50 | 50 | 100 | 50 | 100 | 50 |
| 1 | 50 | 50 | 100 | 50 | 100 | 50 |
| 2 | 50 | 50 | 100 | 50 | 100 | 50 |
| …… | 50 | 50 | 100 | 50 | 100 | 50 |
| 6 | 50 | 50 | 100 | 50 | 100 | 50 |
| 合计 | 4000 | 4000 | 800 | 4000 | 800 | 4000 |
水平子系统是由建筑物各管理间至各工作区之间的电缆构成。为了满足高速率数据传输，数据、语音传输选用五类非屏蔽四对双绞线。各楼层所需水平电缆长度统计如下表：
| 楼层 | 数据点、语音点合计 | 平均电缆长度 | 每层水平电缆长度 |
| B2 | 100 | 22.5 | 2250 |
| B1 | 100 | 22.5 | 2250 |
| 1 | 100 | 22.5. | 2250 |
| 2 | 100 | 22.5 | 2250 |
| …… | 100 | 22.5 | 2250 |
| 6 | 100 | 22.5 | 2250 |
| 合计 | 800 | 180 | 18000 |
数据点、语音点水平电缆长度统计表
备注：
①每根水平电缆平均长度按（最长＋最短）÷2×1.1+2*楼层高计算。
②每标准箱为1000英尺（305米）。
③22500米÷305米/箱=73.77箱，订74箱非屏蔽双绞线。
管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环，常用设备包括快接式配线架、理线架、跳线和必要的网络设备。
| 楼层 | 数据点 | 24口配线架 | 37口配线架 |
| B2 | 50 | 1 | 1 |
| B1 | 50 | 1 | 1 |
| 1 | 50 | 1 | 1 |
| 2 | 50 | 1 | 1 |
| …… | 50 | 1 | 1 |
| 6 | 50 | 1 | 1 |
| 合计 | 1500 | 30 | 30 |
数据系统层管理间设备配置表
| 楼层 | 语音点 | 19’’110型200对配线架 | 19’’110型100对配线架 | 19’’110型理线架 | 110型一对插头（1） | 一对软跳线 |
| B1 | 50 | 1 |
|
4 | 100 | 50 |
| B2 | 50 | 1 | 2 | 4 | 100 | 50 |
| 1 | 50 | 1 | 2 | 4 | 100 | 50 |
| 2 | 50 | 1 | 2 | 4 | 100 | 50 |
| …… | 50 | 1 | 2 | 4 | 100 | 50 |
| 6 | 50 | 1 | 2 | 4 | 100 | 50 |
| 合计 | 4000 | 8 | 14 | 24 | 800 | 4000 |
语音系统层管理间设备配置表

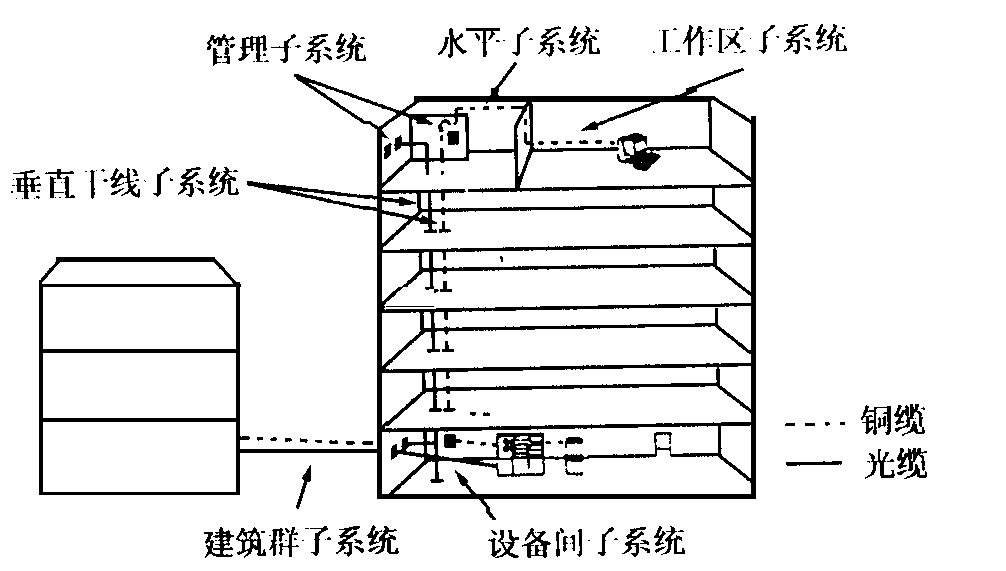

垂直干线子系统由连接设备间与各层管理间的干线构成。其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。为达此目的，我们采用6芯多模室内光缆，支持数据信息的传输，采用5类25对非屏蔽电缆，支持语音信息的传输。
| 楼层 | 层高 | 6芯多模室内光缆根数 | 6芯多模室内光缆长度（米） |
| B2 | —6 | 1 | 18 |
| B1 | —3 | 1 | 15 |
| 1 | 0 | 1 | 15 |
| 2 | 3 | 1 | 18 |
| 3 | 6 | 1 | 21 |
| 4 | 9 | 1 | 24 |
| 5 | 12 | 1 | 27 |
| 6 | 15 | 1 | 30 |
| 合计 |
|
8 |
|
数据主干光纤长度统计表
| 楼层 | 层高 | 5类25对大对数根数 | 5类25对大对数长度（米） |
| B2 | —6 | 2 | 25 |
| B1 | —3 | 2 | 19 |
| 1 | 0 | 2 | 13 |
| 2 | 3 | 2 | 19 |
| 3 | 6 | 2 | 25 |
| 4 | 9 | 2 | 31 |
| 5 | 12 | 2 | 37 |
| 6 | 15 | 2 | 43 |
| 合计 |
|
16 |
|
语音主干电缆长度统计表
备注：
①每标准UTP25对电缆轴1000英尺（305米）。
②400米÷305米/轴=1.31轴，订2轴。
设备间子系统是整个布线系统的中心单元，计算机中心设在一层，电话主机房设在一层。实现每层楼汇接来的电缆的最终管理。
根据综合布线所需主要设备列表如下：
| 序号 | 种类 | 数量 |
| 1 | 19”24口光纤交接箱 | 一套 |
| 2 | 19”48口光纤交接箱 | 一套 |
| 3 | ST耦合器 | 300个 |
| 4 | 一米尾纤 | 300条 |
| …… | 两米SC/ST双芯跳线 | 50条 |
| 8 | 36U机柜 | 一套 |
计算机中心设备统计表
| 序号 | 种类 | 数量 |
| 1 | 19’’110型100对配线架 | 1套 |
| 2 | 19’’110型200对配线架 | 2套 |
| 3 | 19’’110型理线架 | 5个 |
| 4 | 110型1对插头 | 1000个 |
| 5 | 一对软跳线 | 500米 |
| 6 | 19’’机柜（36U） | 1套 |
电话主机房设备统计表
原则上尽量利用大厦已经铺好的管路，对不满足布线要求的管路，需重新铺管的部位，应尽可能减少对建筑环境的破坏。
水平子系统连接配线间和信息出口。水平布线距离应不超过90米，信息口到终端设备连接线，和配线架之间连接线之和不超过10米。
走线方式分两种：
1、采用走吊顶的轻型槽型电缆桥架的方式
这种方式适用于大型建筑物。为水平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向设有信息点的房间，在由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。
综合布线系统的水平布线是放射型的，线路量大，因此线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线缆的直径来确定线槽的容量
即：线槽的横截面积 = 水平线路横截面积×3
线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的转弯自如。
为确保线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。
2、采用地面线槽走线方式
这种方式适应于大开间的办公间，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽或线槽地板。主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支架槽引向房间内的信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口的集成面板，真正作到在一个清洁的环境中，实现办公自动化。
由于地面垫层中可能会有消防等其它系统的线路，所以必须由建筑设计单位根据管线设计人员提出要求，综合个系统的实际情况，完成地面线槽路由部分的设计，线槽容量的计算应根据水平线的外经来确定。
即：线槽的横截面积 = 水平线路横截面积×3
管理子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行和使用的灵活性，室内照明不低于150Lx，室内应提供UPS电源配电盘，以保证网络设备运行及维护的供电。
每个电源插座的容量不小于300W，管理子系统（配线室）应尽量靠近弱电竖井旁，而弱电竖井应尽量在大楼的中间，以方便布线并节省投资。
设备室的环境条件如下：
温度保持在8-27摄氏度之间
湿度保持在30%-50%之间
通风良好，室内无尘
（1）现场的勘察；
（2）工程的设计、计划与管理；
（3）设备的购期；
（4）材料验收；
（5）布线安装工程的实施——首先线槽安装，UTP双绞线、光纤敷设，安装机房和配线间，安装信息插座及其它附件。
（6）布线系统的测试；
（7）布线系统的验收；
（8）提供完整的结构化布线文件档案；
（9）工程结束。
1）本工程包括产品订货、发货、设计、施工安装、督导、施工管理和验收几部份。
（2）双方签定合同后，乙方即组织产品订货，线缆、管材可在3日内到工地。
（3）双方签定合同后，乙方即根据甲方的进一步具体要求在2天内完善工程施工设计并交由甲方认可。在甲方认可施工设计后，我们就可组织施工人员进入现场进行前期工作。
（4）管、线等敷设工作可与住宿同时进行，并承诺不影响生活质量。
（5）设备到达现场后需进行清点后方可进行设备的安装工作；并对设备和线缆进行有效连接，此项工作约需7个工作日。
（6）待配线间的布置安装完成并由甲方认可后，即可对整个布线系统进行详细调试，随时作好调试记录，此项工作约需3个工作日；调试工作完成后3天内整理好文档资料并交付甲方。
（7）以上工作全部完成后，我们即组织相关人员进行系统培训，此项工作约需1个工作日。
（8）最后，由甲方组织有关单位和相关人员对系统进行全面验收，并随时作好验收记录，整理好存档资料；
（9）在安装施工的全过程中，我们将委派专业工程师对工程进行督导、管理、严格把关。
施工工期计划如下表：
施工工期计划表
|
序号 |
项目名称 |
时间进度安排(工作日) |
|
1 |
签订合同 |
|
|
2 |
产品订货 |
3 |
|
3 |
施工设计 |
2 |
|
4 |
线管施工 |
8 |
|
5 |
线缆敷设 |
|
|
6 |
清点设备 |
7 |
|
7 |
信息插座安装 |
|
|
8 |
配线间设备安装 |
|
|
9 |
光纤头连接 |
|
|
10 |
链路测试 |
1 |
|
11 |
系统培训 |
1 |
|
12 |
系统验收 |
|
